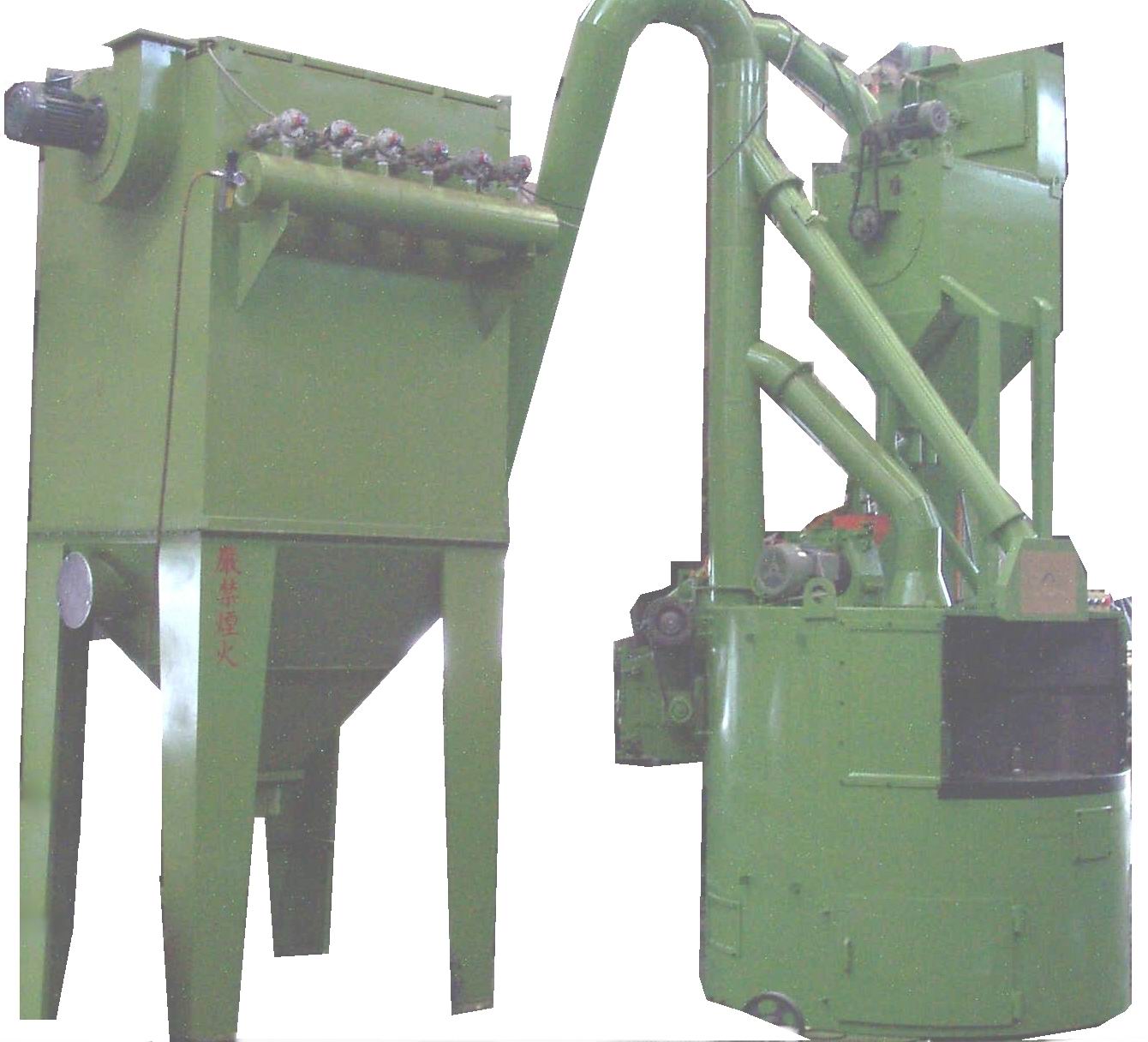

名稱:噴砂機-雙艙平台轉盤式噴洗機 JHU1310W2
適用於鍛造、鑄鐵、鑄鋁、焊接械座等的表面清潔處理,大致是因其外型的關係,不能滾動、擦撞或不規則狀工作件。以平台轉盤珠擊方式極具經濟性的表面除鏽清潔處理。

產品詳細說明:

一.機械設計與運作順序:本機械的主要構造,是由一個被分隔成兩個密閉室噴洗艙的機體和葉輪及濾砂部份所組成的, 艙內的兩個密閉室各有一個轉盤是用來放置工件的,另外其噴洗範圍是廣大的,故在一端密閉室正在噴洗時,另一端的密閉室即可卸下剛噴洗乾淨的工件,再放入等待噴洗的工件。工件噴洗過程中,加上放置工件的小盤的自轉,可避免工件噴洗的死角。



二.主機特色:鋼珠在噴洗的過程中,需經過一濾砂裝置以去除雜質,鋼珠則流入儲珠桶等待供給葉輪連續使用。

噴洗艙內全區採高抗磨性材料,其特有的設計是為了在噴洗過程中保護噴洗艙免於被鋼珠射破。電控系統並設有保護裝置,其功能是在噴洗過程中機械運作異常時,可立即察覺並關掉機械必要動作.以能保護機體及工件。



三.葉輪室組合特色:葉輪在高速噴洗過程中,有一定量的鋼珠由進料口進入,跟著葉盤一起旋轉的分配器中,分配器由控制籠包圍著,鋼珠經由控制籠的缺口射入葉片上,缺口的位置經由調整控制籠來決定鋼珠的射出方向,所以這是一個可以簡單調整射出點的設計,也是一個測量鋼珠射出量的計流器。



機械名稱    equip Description

雙艙平台轉盤式噴洗機

機械型號    equip Model

JHU1310-W2

直徑        Size

小轉盤:最大∮720mm×2組  荷重50kg

轉盤馬力    hang Turn horsepower

2HPx1組     ∮1550mm

噴砂輪      Sandblast Wheels

∮360#x2pcs

噴砂輪馬力  Sandblast horsepower

7.5HPx2組

提升機馬力  bucket elevator

2HPx1pcs=1.5kw

集塵機能力  Dust equip ability

過濾面積9.2M2   2HPx1台

總安培功率  Amperage

21HP=15.75kw



為配合工作件作業製程,歡迎訂製尺寸。為使客戶滿意,本公司擁有設計變更權
