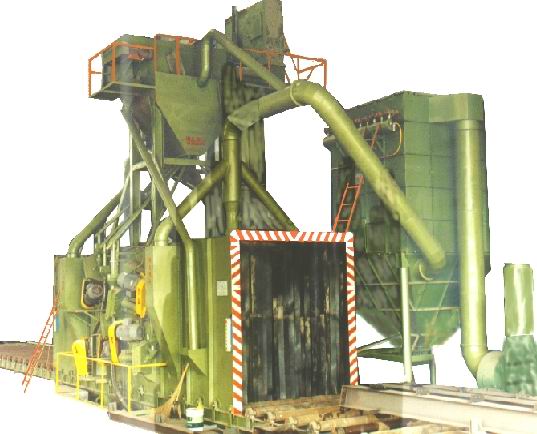

名稱:噴砂機-直通式噴洗機 JHW2525W14
直通隧道式噴洗機適用於鋼構、鋼板鑄件、機械座---等式除袉M潔最佳設計,大致是因為其外型吋法的關係,不能滾動或碰撞的超大物件。

產品詳細說明:

1.本機械主要的構造:

是由一個隧道式的噴洗艙,機體和葉輪及濾砂部分所組成的,機體內前後設置多軸滾輪,是用來擺放輸送噴洗工作件,其噴洗範圍是廣大的。鋼珠在噴洗的過程中須經過一濾砂裝置,以去除雜質載入儲砂筒等待供給葉輪重複使用。

2.主機特色:

噴洗艙內披覆著高抗耐磨性材料,其特有的設計是為了在噴洗過程中,能保護噴洗艙免於被鋼珠射破,噴洗艙的前後出入口緩衝區,均設有多層高密度耐磨性橡膠垂簾以防鋼珠外噴。機械本體各部主要機件均設有保護裝置,其功能是當在噴洗過程中機械異常時,會發出警報可立刻察覺並關掉機械鋼珠以免破壞工件。

3.葉輪室組合特色:

葉輪在高速噴洗過程中,有一定量的鋼珠由進料口進入,跟著葉輪一起旋轉的分配器中,分配器由控制籠包圍著,鋼珠經由控制籠的缺口射入葉片上,缺口的位置經由調整控制籠來決定鋼珠的射出方向,所以這是一個可以簡單調整射出點的設計,也是一個測量鋼珠射出的計流表。

機械內部尺寸      Lnside Dimension

W-2850mm H-2500mm

實際加工尺寸     Reality Work Dimension

2500mmx2500mm

噴砂輪材質        Tojet Wheel Character

Scm-4a  真空熱處理

噴砂輪            Tojet Wheel

∮420x14組

噴砂輪馬力        Tojet Wheel Motor

20HP×10P組/25HP×4組

所需鋼珠量        Lhital Abrasive Fillin

15000kg(請使用客戶自備試車鋼珠)

皮帶輸送機能力    Convey Abilty

3000kg/min

提昇能力          To Heave Abilty

1500kg/min×2pcs

提昇馬力          To Heave Motor

7.5HP×2組

輸送滾輪負載馬力  Wheel Load Ability

3HP/2HP/3HP

集塵機能力        Dust-Collecting Abilty

223.8M2  40HP(氣洗脈衝式)

集塵機尺寸        Dust-Collecting Motor

L-3050㎜ W-2440㎜ H-6500㎜

總安培功率馬力    Power Motor

376hp=282kw

主機總佔地空間    Machine Size

L-34100㎜ W-5500㎜ H-12500㎜

電氣控制箱

PLC落地式控制箱



為配合工作件作業製程,歡迎訂製尺寸。為使客戶滿意,本公司擁有設計變更權。
